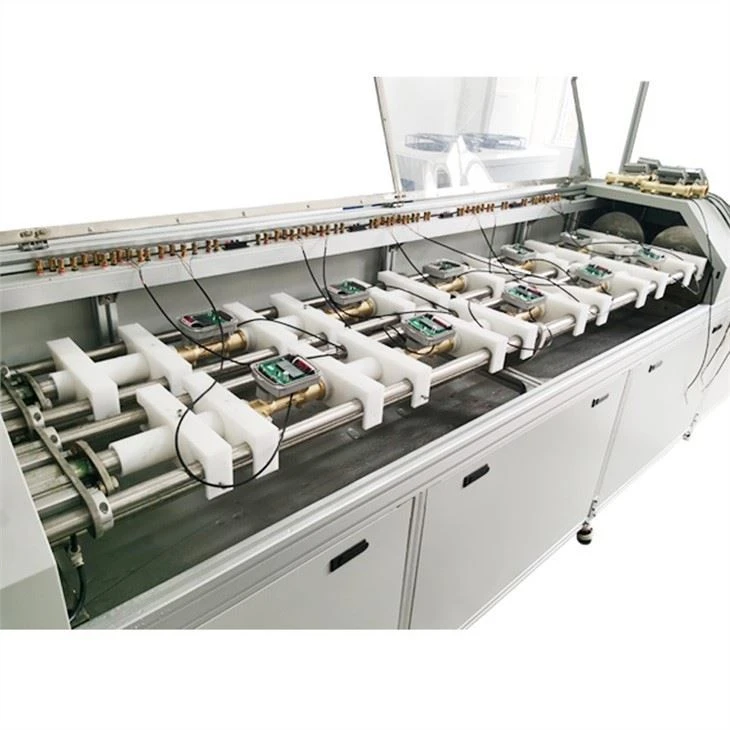

مقعد اختبار معايرة تدفق المياه بالموجات فوق الصوتية مع وضع تلقائي بالكامل

مقعد اختبار معايرة تدفق المياه بالموجات فوق الصوتية مع وضع تلقائي بالكامل

جهاز التحقق من عداد مياه المكبس

1. المعلومات الأساسية للجهاز

1.1 نطاق تدفق الجهاز: (2-8000) l/h ؛

1.2 عدم اليقين في الجهاز: أقل من أو يساوي 0.2 ٪ (k =2)

1.3 نطاق الضغط: 0- 1.6 mpa ؛

1.4 درجة الحرارة المحيطة: 15-25 درجة ؛

1.5 الرطوبة النسبية: (45 ٪ -75 ٪) ؛

1.6 الضغط الجوي: (86-106) kpa ؛

1.7 ضغط العمل: 0- 1.6 mpa ؛

1.8 جهد إمدادات الطاقة: 400V ± 5 ٪ ، 50 هرتز ؛

1.9 ضغط مصدر الهواء: (3.5-6) شريط ؛

1.10 المعدات الطاقة: مضخة المياه 1.8 كيلو واط ، مكبس 3 كيلوواط ، تسخين 6 كيلو وات ؛

1.11 عدد عدادات التفتيش: العدادات بالموجات فوق الصوتية (DN15: 14 PCS ، DN20: 12 PCS ، DN25: 10 PCS) ؛

1.12 حجم المعدات: الطول والعرض والارتفاع (5800 مم *1500 مم *2500 مم)

2. تكوين الجهاز

يتكون هذا الجهاز من نظام مصدر المياه ، ونظام مكبس ، وخط أنابيب متر المشبك ، وجهاز ضبط التدفق ، ونظام الجهاز القياسي ، ونظام التحكم في البرامج ، ونظام الحصول على البيانات ؛

2.1 نظام مصدر المياه

مضخة المياه أو المكبس: أعلى معدل تدفق هو 8m³/ساعة ، باستخدام التحكم في محول التردد ، يمكن للبرنامج تعيين ترددات مختلفة

خزان تثبيت ضغط الوسادة الهوائية: يستخدم لتثبيت ضغط نظام خطوط الأنابيب . يستخدم معدل تدفق Q3 وما فوق مضخة مياه لتزويد المياه . كما يتم استخدامه للكشف عن الفقاعات قبل Flushing .

خزان المياه: 304 من الفولاذ المقاوم للصدأ ، تم تجهيز قاع خزان المياه بمستشعر على مستوى السائل ، ويمكن لنظام البرمجيات جمع المستوى الحالي لخزان الماء ، ومجهز بجهاز تسخين كهربائي ، ودقة التحكم في درجة حرارة الماء ± 1 درجة .

2.2 نظام المكبس

التدفق التراكمي القياسي لجهاز المكبس هو نتاج المنطقة المستعرضة الداخلية للمكبس وإزاحة المكبس في الفترة الزمنية . لذلك ، فإن القياس الدقيق لإزاحة المكبس هو أحد العوامل الرئيسية لتثبيت واضطراب التثبيت والضغط على درجة حرارة وزيادة الترجمة وارتداء الترجمة والضغط على درجة حرارة وارتفاع درجة حرارة وزيادة لارتياحها. منفذ للتعويض عن خطأ قطر أسطوانة المكبس . من أجل تحسين دقة قياس الإزاحة ، يستخدم هذا الجهاز مسطرة صريف لقياس إزاحة المكبس.

2.3 خط أنابيب متر المشبك

يتكون خط أنابيب فحص العداد من جهاز تثبيت العدادات ، خط الأنابيب ، صمام التشغيل ، وهكذا على . يطلق على جهاز التثبيت للمقياس الذي تم اختباره أيضًا مشبك العداد ، والذي يمكنه تعديل المسافة وفقًا لمطول المقياس ، ويستطيع أن يكون هناك ما يكرره في الخارجي ، ويعتمد على ما يكرره المقياس الخارجي. تسرب الهواء الناجم عن تلف حلقة الختم الناتجة عن وقت الاستخدام المفرط . تم تعيين خط أنابيب الاختبار لتلبية متطلبات التثبيت للمقياس الذي تم اختباره . يتم استخدام جدول المشبك الخاص بالجهاز بثلاث محاور بصرية {6 جيد . يتم تصنيع أقسام الأنابيب المستقيمة الأمامية والخلفية من مادة POM . معامل التوسع الحراري والانكماش صغير جدًا . يعتمد شريط التمرير على التحكم العددي . في إحدى المرات .}}

2.4 التحكم في تنظيم التدفق:

تم تجهيز الجهاز بخطي أنابيب نقطة التدفق ، ويتم استخدام اثنين من أجهزة التدفق الكهرومغناطيسية كأجهزة تشير إلى تدفق . أدناه 250L ، dn2 . يتم استخدام العيار الكهرومغناطيسي المخطط ، ويتم استخدامها لتزويدها لتدفق 500L ، وترويد الصخ ، ويتم استخدامها لتزويدها بتزويدها لتزويدها بتزويدها لتزويدها بتزويدها بتزويدها. أعلى من 500L . مجهز بصمام تنظيم هوائي . يعتمد PLC وضع التحكم في PID . وفقًا لتعليقات مقياس التدفق الكهرومغناطيسي ، يتم التحكم في فتحة صمام التنظيم الهوائي لضبط المجموعة.

2.5 النظام القياسي

يعتمد الجهاز القياسي للجهاز مجموعة من المكبس والمقياس الإلكتروني . يستخدم الجهاز المكبس كجهاز قياسي افتراضيًا<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500 لتر ، يستخدم الجهاز مقياس إلكتروني 150 كجم/6000e كجهاز قياسي .

2.6 نظام التحكم في البرامج

يتكون نظام التحكم بشكل أساسي من الكمبيوتر الصناعي ، Siemens S 7-200 النظام الذكي ، محرك المؤازرة ، حاكم الصريف ، أجهزة استشعار درجات الحرارة والضغط المختلفة ، صمام الكرة الهوائي ، برنامج النظام الأساسي ، إلخ . يتمتع الكمبيوتر الصناعي بأداء قوي مضاد للتداخل ، والذي يمكن أن يجعل عملية التحقق أكثر ثابتة وموثوقة ؛ تتبنى PLC و Servo Motors علامات تجارية مشهورة دوليًا بدقة عالية وموثوقية عالية ، ويتم كتابة برنامج التحكم ومعالجة البيانات وفقًا لوائح التحقق الوطنية ذات الصلة .

تتضمن المستشعرات بشكل أساسي مستشعر درجة الحرارة ومستشعر الضغط ، الموجود في مدخل ومخرج خط الأنابيب ومنفذ الماء للمكبس . على التوالي يستخدمون على التوالي لقياس درجة حرارة وضغط السائل ، ومن ثم انقلاب الصنوات المتدنية ، لا ينقلون أية متنقلة في الصنوات المتدنية ، ولا ينقلها إلى حد كبير في مجال الإضاءة. مكان المنبه ، مكبس على إنذار درجة الحرارة ، مكبس على إنذار الضغط ، إنذار الحد من المكبس ، إلخ .

في هذا الجهاز ، يكون نطاق قياس درجة الحرارة لمستشعر درجة الحرارة (0-100) ºC ، ومستوى الدقة هو ؛ نطاق قياس الضغط لمستشعر الضغط هو (0-1.6) MPA ، ومستوى الدقة لا يقل عن 0 . 5 ٪.

يتم كتابة برنامج هذا الجهاز في Visual Studio C#، باستخدام قاعدة بيانات Access Microsoft ، ويمكن كتابة عملية الكشف في قاعدة البيانات ، ويمكن للمستخدم تعديل عملية التحكم وفقًا لأذونات مختلفة .

 بعد الكشف ، يتم حفظ بيانات الخطأ في قاعدة البيانات ، ويمكن للمستخدم الاستعلام عن بيانات خطأ الكشف في أي وقت .

يتواصل البرنامج مع PLC ، مقياس إلكتروني ، عداد عالي السرعة ، إلخ . من خلال المنفذ التسلسلي RS232 .

يتواصل البرنامج مع مقياس المياه المختبرة من خلال منفذ متسلسل . يمكن لمقياس المياه استخدام الأشعة تحت الحمراء ، mbus ، rs485 ، nfc والإشارات الأخرى ، ولكن يجب تحويلها أيضًا إلى واجهة توصيل مفصل {} تتم كتابته في قاعدة البيانات ، ويمكن للمستخدم تعديل بعض رموز التحكم أو إرجاع تعريفات المعلمة دون تغيير إطار الهيكل .

3. جدول تحديد تكوين الجهاز
