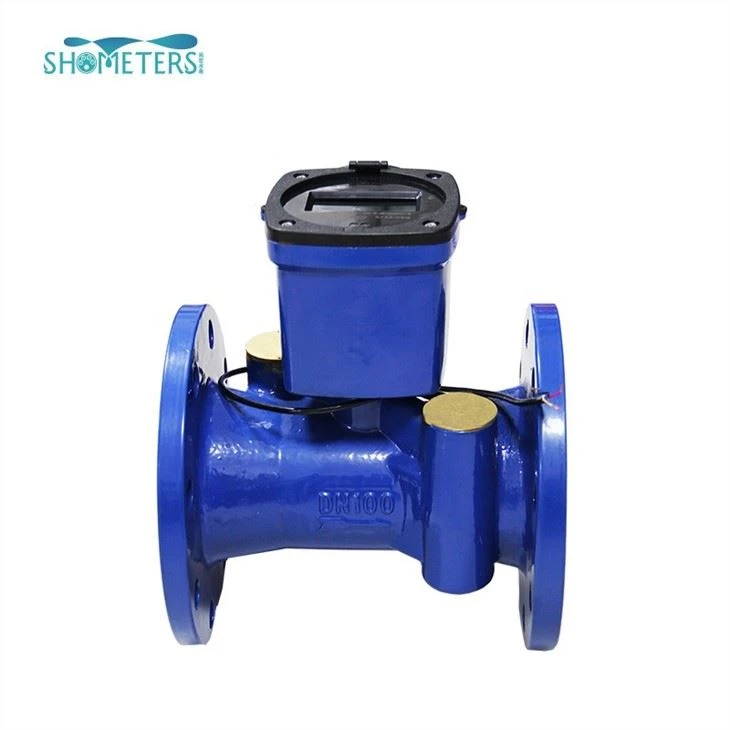

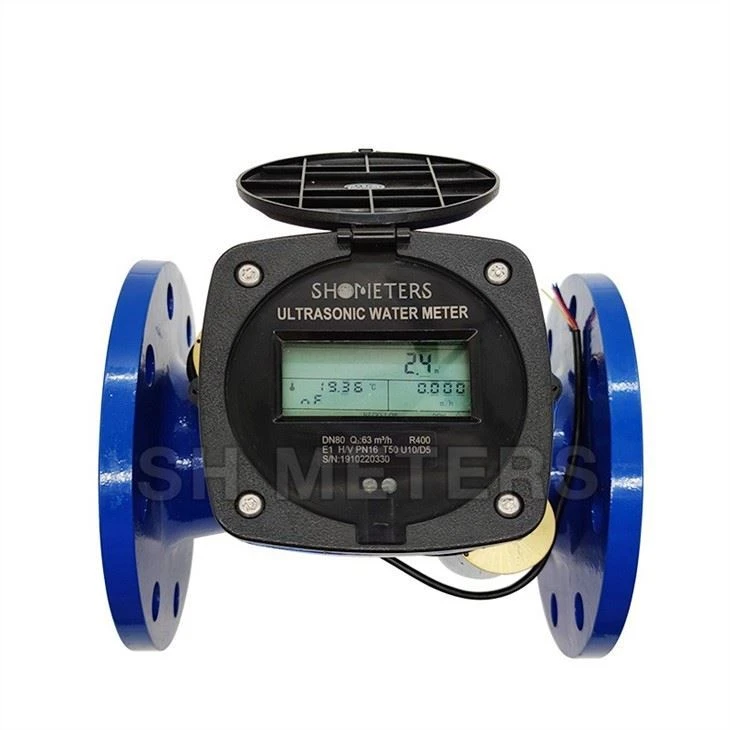

وصف المنتج
عداد المياه بالموجات فوق الصوتية هو جهاز قياس لقياس وتسجيل وعرض حجم المياه المتدفقة عبر المستشعر بشكل مستمر باستخدام طريقة فرق التوقيت بالموجات فوق الصوتية. يرجى قراءة هذا الدليل بعناية قبل الاستخدام، للاستفادة منه على أفضل وجه وتجنب الخسارة غير الضرورية.
رسم أبعاد الخطوط العريضة
|
القطر الاسمي (مم) |
الطول ل |
العرض W | ارتفاع ح | اتصال الشفة | ||
| قطر الشفة | قطر دائرة البراغي | حجم البراغي-M | ||||
| رقم 50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| رقم 65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| رقم 80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| رقم 100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| رقم 125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| رقم 150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| رقم 200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| رقم 250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| دي ان 300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |

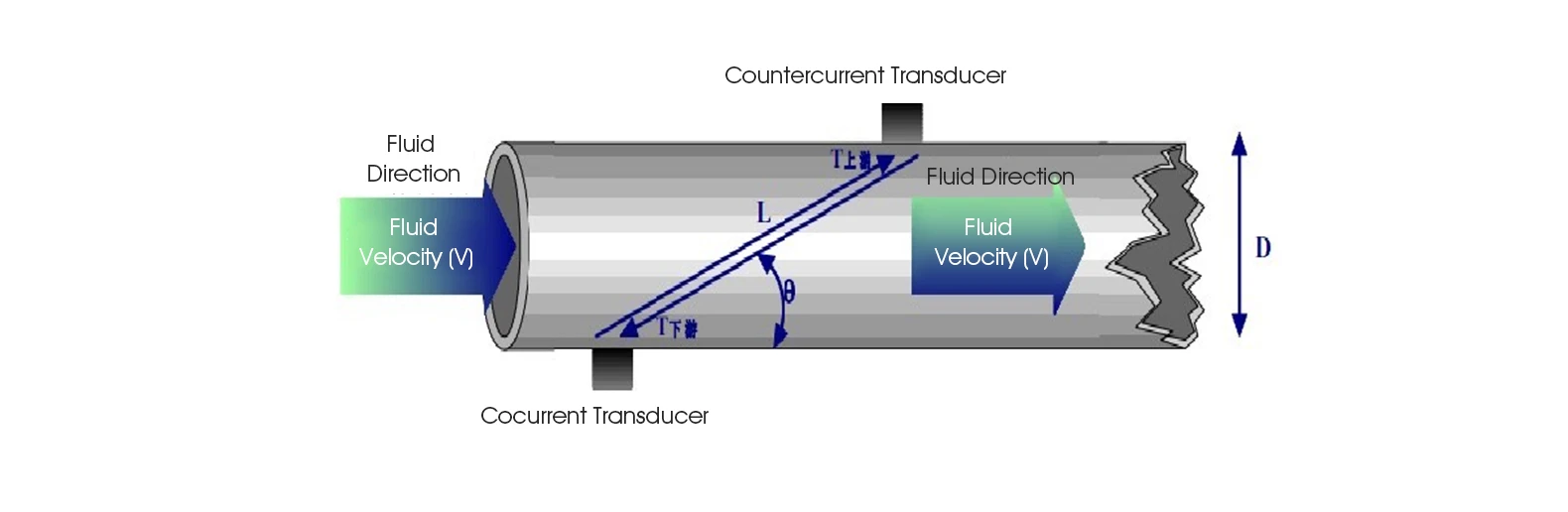

مبدأ العمل
عداد المياه بالموجات فوق الصوتية هو نوع جديد من عدادات المياه التي يمكنها اكتشاف فرق التوقيت الناجم عن تغيير السرعة عندما ينتشر شعاع الموجات فوق الصوتية في الماء أعلى وأسفل، وتحليل معدل تدفق المياه والتعامل معه، ثم حساب معدل تدفق المياه بشكل أكبر.
الواجهة/الاتصالات
سيحتوي عداد المياه بالموجات فوق الصوتية على أحد الخيارات العديدة التي تم تحديدها مسبقًا عند تقديم الطلب. سيصف هذا القسم كل مخرج:
مخرج Modbus/RS485
خرج النبض
مخرج لاسلكي
مخرج Modbus/RS485

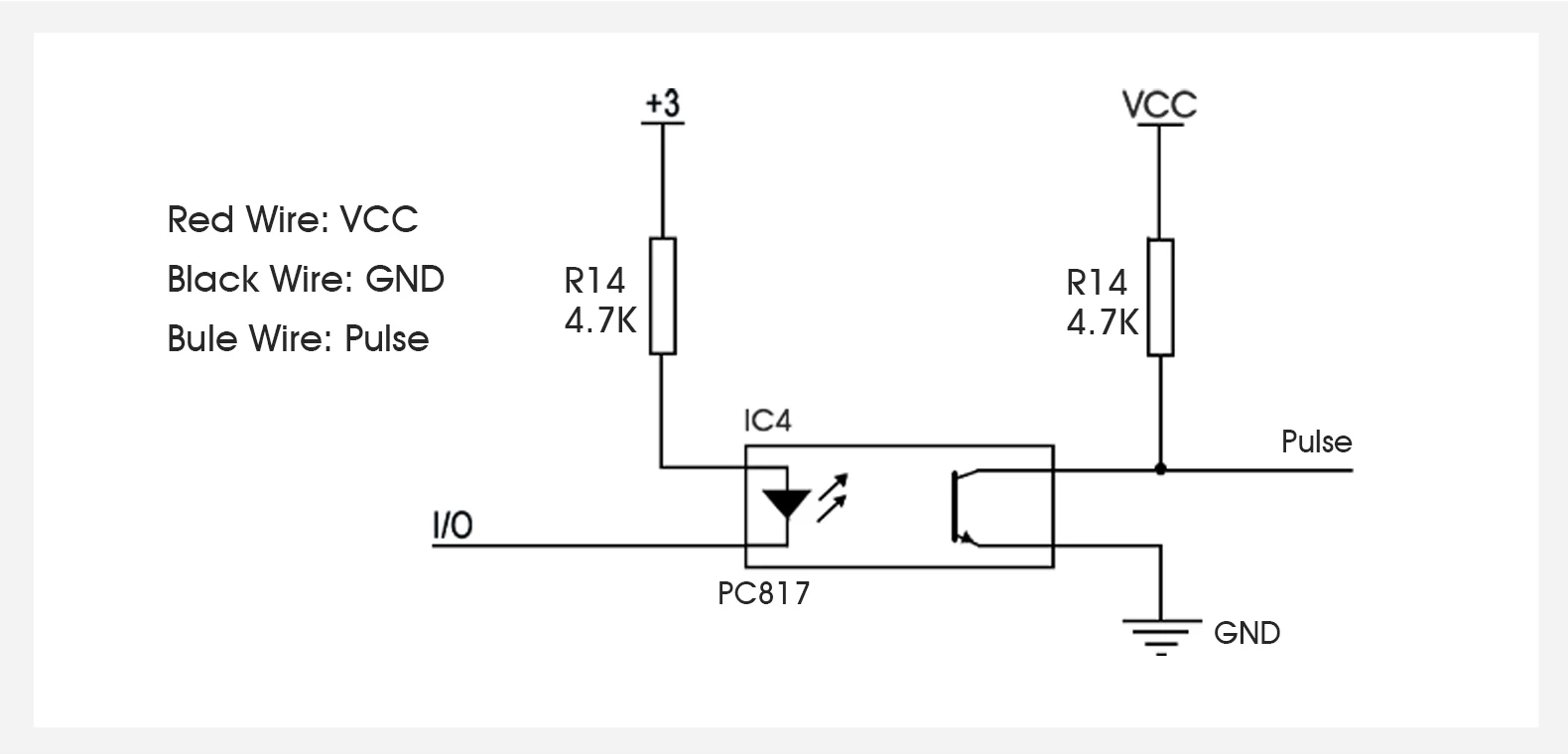

خرج النبض (يعمل بالبطارية)
معلمات خرج النبضة:
مخرج الصرف المفتوح
الجهد 3 فولت -24 فولت
نبضة واحدة منخفضة المستوى
مدة النبضة: 5 مللي ثانية
نقل لاسلكي GPRS/NB-IOT
جامع البيانات
|
اسم البيانات |
المعلمة |
|
القوة الساكنة |
15 ميكرو أمبير |
|
استهلاك الطاقة |
60 مللي أمبير عند الاستلام |
|
صندوق التحكم |
بلاستيك |
|
الطريقة عبر الإنترنت |
اللمس أو الاتصال بالإنترنت تلقائيًا |
|
فترة الإبلاغ |
كم مرة يجب إرسال البيانات: مرة كل ثلاثة أيام أو مرة واحدة في اليوم (كلما زاد تردد الإرسال، كلما كانت عمر البطارية أقصر) |
|
إرسال بت |
0.1m³ |
|
مزود الطاقة |
3.6 فولت تيار مستمر |
|
سعة البطارية |
8.5 أمبير |
|
واجهة الربط الصاعد |
GPRS/NB-IOT |
|
واجهة الارتباط الهابط |
RS485 |

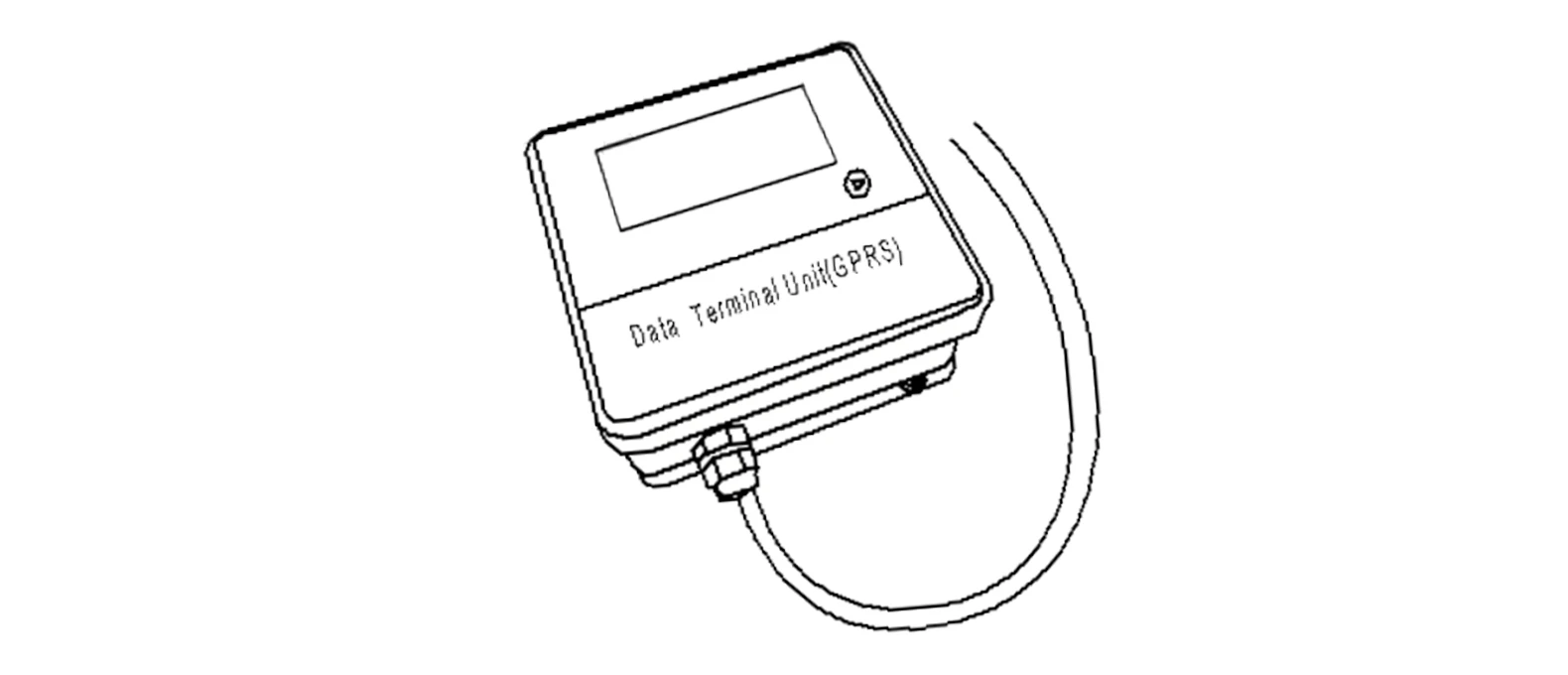

وحدة نقل البيانات
|
اسم البيانات |
المعلمة |
|
القوة الساكنة |
15 ميكرو أمبير |
|
استهلاك الطاقة |
60 مللي أمبير عند الاستلام |
|
صندوق التحكم |
بلاستيك |
|
الطريقة عبر الإنترنت |
اللمس أو الاتصال بالإنترنت تلقائيًا |
|
فترة الإبلاغ |
كم مرة يجب إرسال البيانات: يمكن ضبط 1-144 ساعة (افتراضيًا مرة واحدة يوميًا) يمكن توصيله بجهاز جمع الضغط |
|
إرسال بت |
0.1m³ |
|
مزود الطاقة |
3.6 فولت تيار مستمر |
|
سعة البطارية |
18 أمبير/ساعة/36 أمبير/ساعة |
|
واجهة الربط الصاعد |
GPRS/NB-IOT |
|
واجهة الارتباط الهابط |
RS485 |

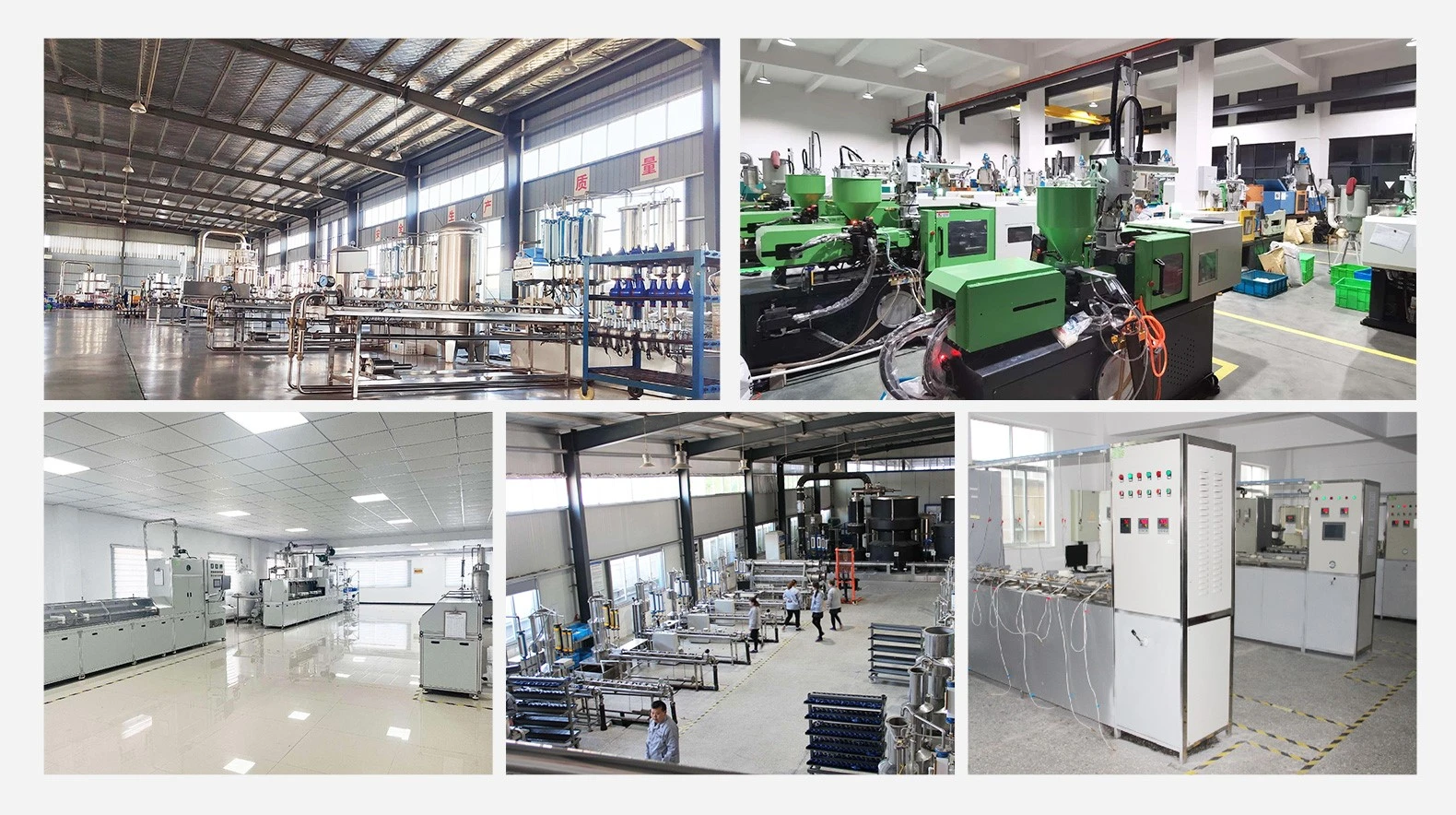

مصنع
