ملخص
إن الخسائر الناجمة عن تسرب شبكة أنابيب إمداد المياه مثيرة للقلق بشكل كبير، وخاصة عندما ينفجر خط الأنابيب فجأة. خذ أنبوب DN300 كمثال. بعد انفجار الأنبوب، تصل الخسارة في ساعة واحدة إلى 1250 مترًا مكعبًا من المياه. إذا لم يتم إصلاحه في الوقت المناسب، فإن المياه المنفجرة ستغسل الأرض وتتسبب في انهيار الطريق، مما سيؤدي إلى وقوع إصابات وخسائر في الممتلكات.
يمكن لنظام مراقبة شبكة الأنابيب لدينا تحديد موقع خط الأنابيب الذي يجب إصلاحه بسرعة وإرسال رسالة إنذار بعد انفجار الأنبوب. يمكن لمستخدمينا تنظيم الإصلاح الطارئ في المرة الأولى لتعويض الخسارة والقضاء على الخطر الخفي.

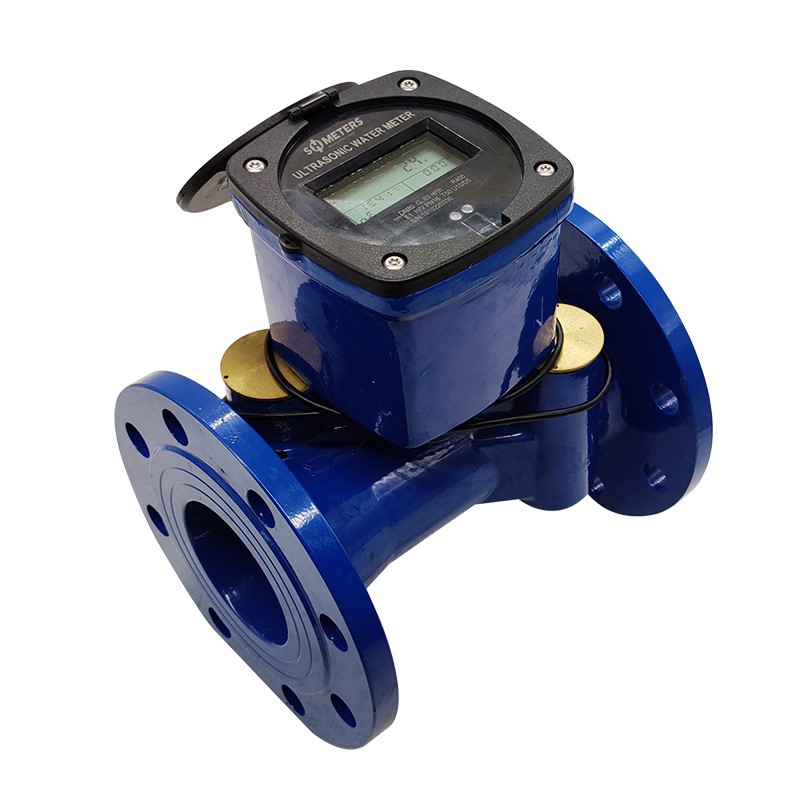

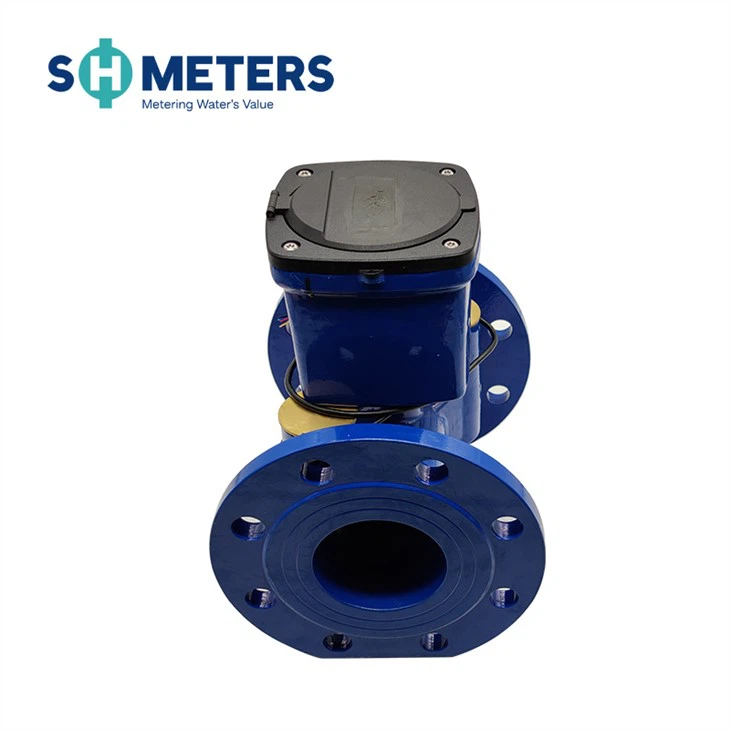

يستخدم هذا النظام عداد مياه بالموجات فوق الصوتية (r400) ذو نطاق عالي، والذي يمكنه قياس تدفق المياه عبر خط الأنابيب الرئيسي بدقة، وتوفير أساس الحساب للفوترة وتسرب خط الأنابيب.
يتكون جهاز القياس الذكي لمقياس المياه بالموجات فوق الصوتية S8 من مستشعر درجة الحرارة وأجهزة استشعار التدفق والآلات الحاسبة. يمكن أن يوفر تطبيقًا وبيانات مهمة للعديد من التطبيقات في خط الأنابيب.
سمات
المواد: الحديد الزهر، الحديد المطاوع
المشهد المطبق: الأنبوب الرئيسي للمنزل، الأنبوب الرئيسي للشقق، أنبوب إمداد المياه الرئيسي للسكن المنزلي، التسرب، محطة المعالجة، الزراعة، الري، الأرض، تربية الأحياء المائية، التجاري، المنزلي العام، الصناعي، صالح للشرب
البيانات الفنية تتوافق مع المعيار الدولي ISO 4064.
الاتصالات: rs485 modbus، GPRS
التركيب: مستشعر الضغط، البطارية، شاشة LCD، جهاز القراءة، مسجل البيانات، مجموعة الشفة، توربين السائل، وحدة واجهة المستخدم
يتميز بوقت خدمة طويل ودقة عالية
عداد المياه الرقمي ذو الحافة المزدوجة من النوع الجاف، يستخدم في خطوط الأنابيب الصناعية، ومناسب للبيئة ذات الضغط العالي، ويمكن اختيار ما إذا كان سيتم تثبيت خرج النبض
مع برنامج نظام النقل عن بعد لدعم القراءة والمراقبة
توفير حلول القياس والشحن البرمجية الكاملة
قياس التسرب التلقائي
مبدأ العمل
يشتمل العداد على مستشعر درجة الحرارة النوعي ومستشعر التدفق والحاسبة. مستشعر درجة الحرارة لقياس درجة حرارة الماء ومستشعر التدفق لقياس حجم الماء الذي يتدفق عبر خطوط الأنابيب من خلال فارق وقت العبور.
يتم إرسال البيانات الاثنتين إلى الآلة الحاسبة بعد جمعها، ويتم حساب كمية المياه المستهلكة وتخزينها والإشارة إليها أخيرًا على شاشة LCD. الأنبوب الرئيسي في أنبوب إمداد المياه، حجم الأنبوب أكبر من DN50.
عملية العمل
1. يقوم عداد المياه بالموجات فوق الصوتية بجمع التدفق في خط الأنابيب، ويتم تحميل بيانات الضغط إلى منصة الخدمة السحابية من خلال RTU.
2. إنذار التغيير المفاجئ في الضغط والتدفق.
مزايا البرمجيات
1. مقياس المياه بالموجات فوق الصوتية ذو النطاق العالي، قياس دقيق.
2. ردود الفعل السريعة وتحديد المواقع الدقيقة لمعلومات الطوارئ.
رسم مخطط تفصيلي للأبعاد
أبعاد المخطط التفصيلي
| القطر الاسمي | الطول ل | العرض ب | ارتفاع ح | اتصال الشفة | ||
| مم | قطر الشفة | قطر حلقة البراغي | حجم البراغي-M | |||
| رقم 50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| رقم 65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| رقم 80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| رقم 100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| رقم 125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| رقم 150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| رقم 200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| رقم 250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| دي ان 300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
المعايير الفنية
| القطر الاسمي (مم) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| الحد الأقصى للتدفق Q4(م³/ساعة) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| التدفق الاسمي Q3(م³/ساعة) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| التدفق الانتقالي Q2(م³/ساعة) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| الحد الأدنى للتدفق Q1(م³/ساعة) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| فئة الحماية | IP68 | ||||||||
| مدى القياس | Q3/Q1 R250/R400 | ||||||||
| فئة الدقة | الصف الثاني | ||||||||
| عمر البطارية | 8 سنوات | ||||||||
| درجة الحرارة | T50 | ||||||||
| فئة فقدان الضغط | ΔP63 | ||||||||
| فئة حساسية ملف تعريف التدفق | U10/D5 | ||||||||
| الصف البيئي | الفئة ب، م1 | ||||||||
| فئة البيئة الكهرومغناطيسية | E1 | ||||||||
| ضغط العمل | 1.6 ميجا باسكال | ||||||||
| مؤشر التدفق الأقصى (م³) | 9999999.9 | ||||||||
| مؤشر التدفق العكسي (م³) | 9999999.9 | ||||||||
| موضع التثبيت | أفقي أو عمودي | ||||||||
ملحوظة: يتوافق حجم الحافة مع معيار ISO7005-1:1988. يمكن تخصيص معيار الحافة. كما يتم قبول طلبات المنتجات ذات المتطلبات الخاصة.
