وصف المنتج

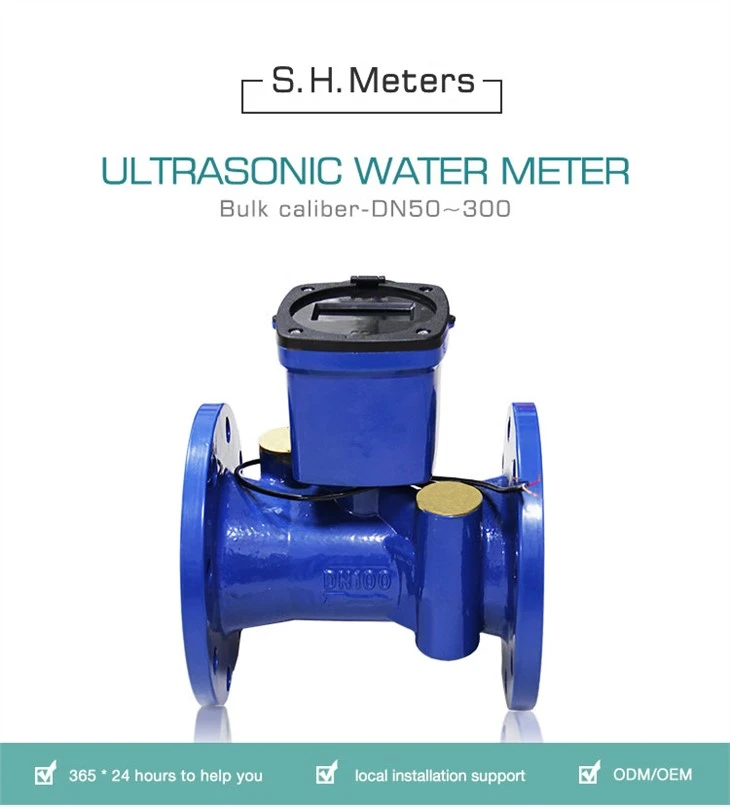

عداد المياه بالموجات فوق الصوتية هو جهاز قياس لقياس وتسجيل وعرض حجم المياه المتدفقة عبر المستشعر بشكل مستمر باستخدام طريقة فرق التوقيت بالموجات فوق الصوتية. يرجى قراءة هذا الدليل بعناية قبل الاستخدام، للاستفادة منه على أفضل وجه وتجنب الخسارة غير الضرورية.
رسم أبعاد الخطوط العريضة
|
القطر الاسمي (مم) |
الطول ل |
العرض W | ارتفاع ح | اتصال الشفة | ||
| قطر الشفة | قطر دائرة البراغي | حجم البراغي-M | ||||
| رقم 50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| رقم 65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| رقم 80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| رقم 100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| رقم 125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| رقم 150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| رقم 200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| رقم 250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| دي ان 300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
محتوى عرض العداد
P1: في الواجهة الأخيرة لـ P1، استمر في تغطية منطقة الاستشعار لأكثر من 3 ثوانٍ لدخول P2 وكرر هذه العملية لدخول P3 وP4
P2: التدفق التراكمي للشهر التاريخي
P3: بالنسبة للاختبار والتصحيح الداخلي، ليس له أي معنى.
P4: حالة الاختبار
| وضع | لا. | وصف العرض |
| P1 | 1 | التدفق التراكمي |
| 2 | درجة حرارة | |
| 3 | مقاس | |
| 4 | معدل التدفق | |
| 5 | التدفق التراكمي السلبي | |
| 6 | التدفق التراكمي الصافي | |
| 7 | وقت العمل | |
| 8 | حالة المستشعر | |
| 9 | جهد الطاقة | |
| P2 | التدفق التراكمي للشهر التاريخي | |
| P3 | بالنسبة للتصحيح الداخلي والاختبار، ليس له أي معنى | |
| P4 | 1 | التدفق التراكمي |
| 2 | المعامل | |
| 3 | معدل التدفق | |
| 4 | وقت العمل | |
ملحوظة: واجهة عرض العداد عرضة للتغيير للتخصيص أو الترقية.
