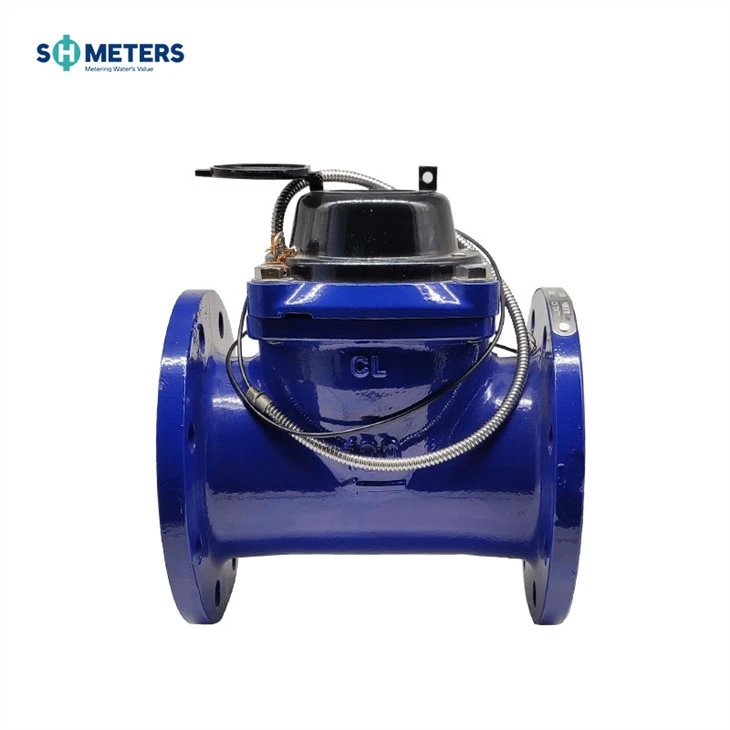

lxxg (r) -50 ~ 300 (mm)
ري عجلة الريف الأفقية ، مقياس الماء البارد الجاف (الساخن)
طلب
قياس حجم الماء البارد (الساخن) يمر عبر خط الأنابيب . يستخدم مقياس الماء للري والبلدية وما إلى ذلك
سمات
· بنية العناصر القابلة للإزالة ، سهولة التثبيت والصيانة
· محرك جاف ، مغناطيسي
· سعة تدفق كبيرة ، فقدان الضغط الصغير
· مقاومة هامر الماء والتلوث
· يضمن السجل المختوم بالفراغ أن يبقى الاتصال الهاتفي خاليًا من التكثيف والحفاظ على القراءة واضحة في خدمة طويلة الأجل
· مواد عالية الجودة مختارة لخصائص ثابتة وموثوقة
· تتوافق البيانات الفنية مع المعيار الدولي ISO 4064/ISO9100
· بدقة عالية
· تشمل ملحقات المنتج الموصلات ، المرشحات ، ملحقات الاتصال ، ملحقات الأنابيب ، شفة ، مرشح
ميزات اختيارية
· سجل البلاستيك وسجل النحاس وسجل الزجاج الكامل
الدقة: r =25/20/50
· الحجم: DN 50- DN300
· الماء البارد / الساخن
خيار مفتاح القصب
· يمكن اختيار معيار الحافة
· 360 درجة يمكن أن تختار
· الحديد الزهر ، الحديد الدكتايل ، الفولاذ المقاوم للصدأ ، GG25 ، GGG50 ، SS304 ، SS316 يمكن اختيار جسم
· ضغط العمل: PN16/25
· توفير ناتج النبض
حالة العمل
درجة حرارة الماء: 0.1 درجة ~ 50 درجة (0.1 درجة ~ 90 درجة لمقياس الماء الساخن)
· ضغط الماء: أقل من أو يساوي 1.0 ميجا باسكال (1.6 ميجا باسا عند الطلب)
أقصى أخطاء مسموح بها
· في المنطقة السفلية من QMIN شاملة حتى ولكن باستثناء QT هو ± 5 ٪
· في المنطقة العلوية من QT شاملة حتى QS هو ± 2 ٪ (± 3 ٪ لمقياس الماء الساخن)
أبعاد
| يكتب | مقاس | طول | ارتفاع | ربط الحافة | ||
| مم | D1 خارج القطر | قطر دائرة الترباس D2 | ربط البراغي (نانومتر) | |||
| lxxg -50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| lxxg -65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| lxxg -80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| lxxg -100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| lxxg -125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| lxxg -150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| lxxg -200 | 200 | 350 | 382 | 340 | 295 | 8- M20 (1.0mpa) |
| 12- M20 (1.6MPA) | ||||||
| lxxg -250 | 250 | 450 | 438 | 395 | 350 | 12- M20 (1.0mpa) |
| 405 | 355 | 12- M24 (1.6MPA) | ||||
| lxxg -300 | 300 | 500 | 488 | 445 | 400 | 12- M20 (1.0mpa) |
| 460 | 410 | 12- M24 (1.6MPA) | ||||
ملاحظة: يتوافق بُعد الحافة مع ISO 7005-1: 1988 Standard . يمكن تخصيص معيار الحافة . للمنتجات الخاصة بالمتطلبات الخاصة
وضع النبض
| مقاس | وضع النبض |
| dn 50-200 | 100/1000L/PULSE |
| dn 250- dn300 | 1000L/PULSE |
منحنى فقدان الضغط
