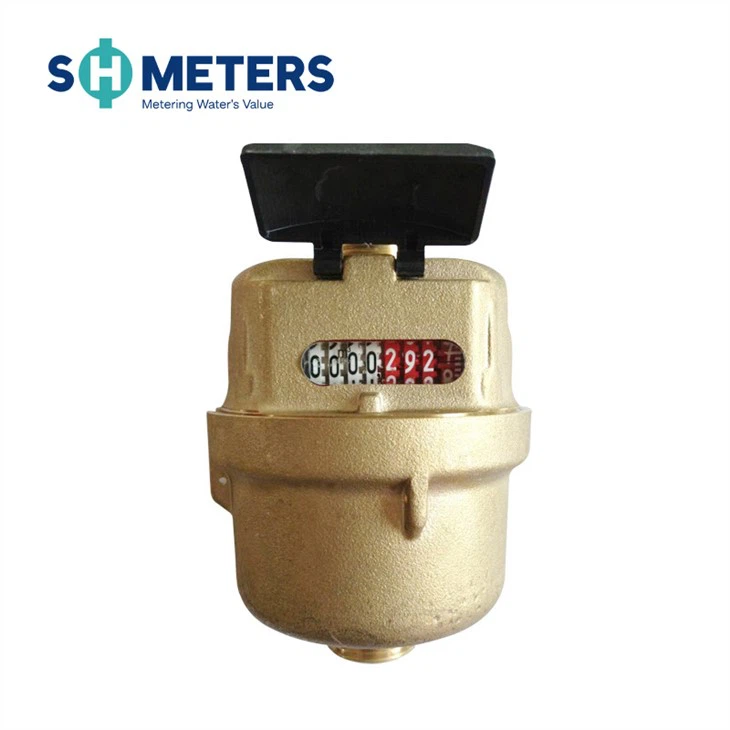

عداد المياه الحجمي

LXHY-15 ～ 40

عداد المياه مختومة السائل المكبس الدوار

طلب

قياس حجم المياه الباردة المنقولة التي تمر عبر خط الأنابيب. مناسب أيضًا لتنقية المياه.

حالة التشغيل

· الحد الأقصى لضغط الماء المسموح به 1.6 ميجا باسكال.

· مقاومة درجة حرارة الماء: 50.

سمات

· انخفاض معدل بدء التشغيل.

· مبدأ قياس المكبس الدوراني الحجمي.

· LXHY-15 ～ 20 عدم تحديد الموقع. لا تتأثر الدقة أينما كان مثبتًا على خط أنابيب أفقي أو رأسي أو مائل.

· مُسجَّل معتمداً مع سائل خاص ومسح للقراءة في خدمة طويلة الأمد.

· آلية استخدام مواد ذات جودة عالية ومميزة.

· قياس دقيق يتوافق مع ISO 4064 الفئة ج.

· طلب واحد ، يمكن تجهيز هذه السلسلة بجهاز إرسال بعيد.

موقف النبض

موقف المغناطيس	لتر / نبضة
* 0.0001	1
*0.001	10

ملحوظة

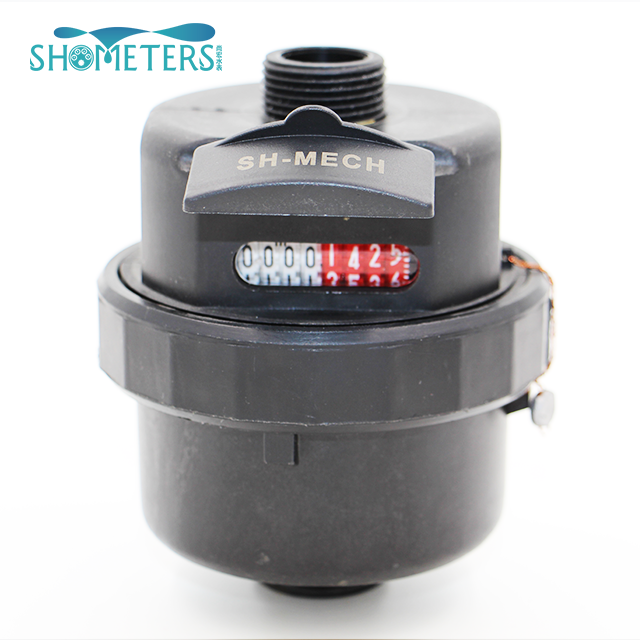

مادة الهيكل: جسم نحاسي / جسم بلاستيكي

· الحجم: جسم بلاستيكي: DN15-20 ؛ الجسم النحاسي: DN15-40.

· يمكن اختيار سجل مختلف:

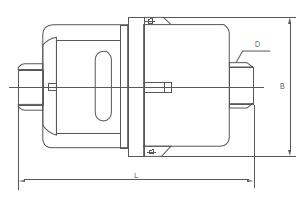

أبعاد

Dimensions

وصف		وحدة	البيانات والأبعاد الهيدروليكية
الحجم الاسمي		مم (بوصة)	DN15 (1/2)	DN20 (3/4)	دي ان 25 (1)	DN32 (1-1 / 4)	DN40 (1-1 / 2)
Q4إيهrorLimit ±2%		3 m /h	3.125	5	7.875	12.5	20
Q3إيهrorLimit ±2%		3 m /h	2.5	4.0	6.3	10	16
Q2إيهrorLimit ±2%		l/h	25	40	63	100	160
Q1إيهrorLimit ±5%		l/h	15.6	25	39.4	62.5	100
الحد الأدنى للقراءة		l	0.05	0.05	0.05	0.5	0.5
ماكس		m3	9999.9999	9999.9999	9999.9999	99999.999	99999.999
خريطة		الآلام والكروب الذهنية	1.6	1.6	1.6	1.6	1.6
اضغط على خسارة P AT Q3		الآلام والكروب الذهنية	≤0.063	≤0.063	≤0.063	≤0.063	≤0.063
L		مم	115	165	199	260	300
B		مم	43	43	53	60	77
وزن	بدون وصلات	كلغ	1.14	1.56	2.48	3.47	5.65
	مع وصلات	كلغ	0.97	1.3	2.05	2.75	4.7

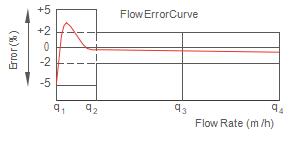

أقصى خطأ مسموح به

Maximum Permissible Error

ضمان

سيتم ضمان جميع المقاييس ضد عيوب الصناعة والمواد لمدة عام واحد (1) من تاريخ القبول ، ويجب استبدال مقاييس العيوب أو الأجزاء المكتشفة في هذه الفترة دون رسوم عند العودة إلى أجهزة SH-MECHMeters.

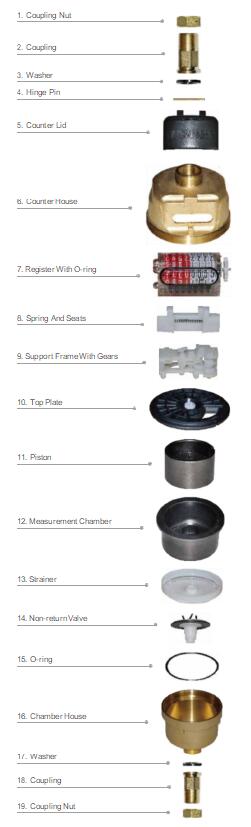

عرض تفصيلي
