عدادات المياه الحجمية تقيس الحجم الفعلي للسوائل التي تمر عبر العداد. لا يمكن تدويره إلا في اتجاه ثابت ، حيث يتحرك السائل عبر العداد إلى الجانب الآخر بزاوية معينة في كل مرة يتم تدويره. هذا هو السبب في أن عدادات المياه الحجمية أكثر دقة من عدادات السرعة. تحتوي أجهزة قياس السرعة على خطأ ± 2 بالمائة اعتمادًا على سرعة السائل المار خلالها ، بينما يمكن التحكم في العدادات الحجمية بنسبة ± 0 .5 بالمائة أو أقل.
معلمات عدادات المياه الحجمية
النوع: عداد المياه النقية.
شكل الهيكل: عداد المياه الحجمي
الدقة: الفئة ج
الضغط الاسمي: 1.6 (ميجا باسكال)
درجة حرارة العمل: 50 درجة
أقصى حجم: 99999
الحد الأدنى للقراءة: 0. 01.
خصائص أداء عدادات المياه الحجمية
مستوى القياس: يحتوي عداد المياه الحجمي على مستوى قياس مرتفع ويمكن أن يصل بشكل عام إلى الفئة C أو الفئة D.
فقد الضغط: لا يتجاوز فقد الضغط لعدادات المياه الحجمية تحت تدفق الحمل الزائد 0. 1 ميجا باسكال.
قوة الضغط: يمكن لعدادات المياه الحجمية أن تصمد أمام اختبارات ضغط ضغط الماء 1.6 ميجا باسكال لمدة 15 دقيقة باستمرار وضغط الماء 2. 0 ميجا باسكال لمدة دقيقة واحدة بشكل مستمر.
مترجم مع www.DeepL.com/Translator (نسخة مجانية)
|
وصف |
وحدة |
البيانات والأبعاد الهيدروليكية |
|||||
|
الحجم الاسمي |
مم (بوصة) |
DN15 (1/2) |
DN20 (3/4) |
دي ان (1) |
DN32 (1-1 / 4) |
DN40 (1-1 / 2) |
|
|
Q4 خطأ بحد ± 2 بالمائة |
m³/h |
3.125 |
5 |
7.875 |
12.5 |
20 |
|
|
Q3 خطأ بحد ± 2 بالمائة |
m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
|
Q2 خطأ بحد ± 2 بالمائة |
l/h |
25 |
40 |
63 |
100 |
160 |
|
|
Q1 خطأ بحدود ± 5 بالمائة |
l/h |
15.6 |
25 |
39.4 |
62.5 |
100 |
|
|
الحد الأدنى للقراءة |
l |
0.05 |
0.05 |
0.05 |
0.5 |
0.5 |
|
|
ماكس |
m³ |
9999.9999 |
9999.9999 |
9999.9999 |
99999.999 |
99999.999 |
|
|
اضغط على خسارة ΔP AT |
الآلام والكروب الذهنية |
أصغر من أو يساوي 0. 063 |
أصغر من أو يساوي 0. 063 |
أصغر من أو يساوي 0. 063 |
أصغر من أو يساوي 0. 063 |
أصغر من أو يساوي 0. 063 |
|
|

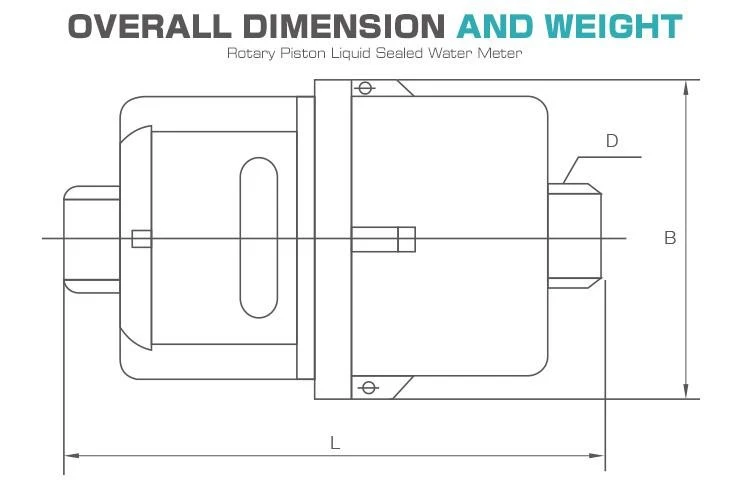

L |
مم |
115 |
165 |
199 |
260 |
300 |
|
|
B |
مم |
43 |
43 |
53 |
60 |
77 |
|
|
وزن
|
بدون توصيلات |
كلغ |
1.14 |
1.56 |
2.48 |
3.47 |
5.65 |
|
مع وصلات |
كلغ |
0.97 |
1.3 |
2.05 |
2.75 |
4.7 |
|
مبدأ العمل
يدخل الماء العداد من مدخل جسم العداد ويؤثر على عجلة الريشة عند طرف ريش الريشة لجعلها تدور. يتدفق الماء من مخرج الجسم. يتم نقل دوران عجلة الريشة (بما يتناسب مع سرعة تدفق المياه) مباشرة إلى الترس المركزي في السجل المختوم بالفراغ عن طريق اقتران مغناطيسي. السجل المختوم يجمع ويشير إلى حجم الماء الذي يمر عبر العداد.
