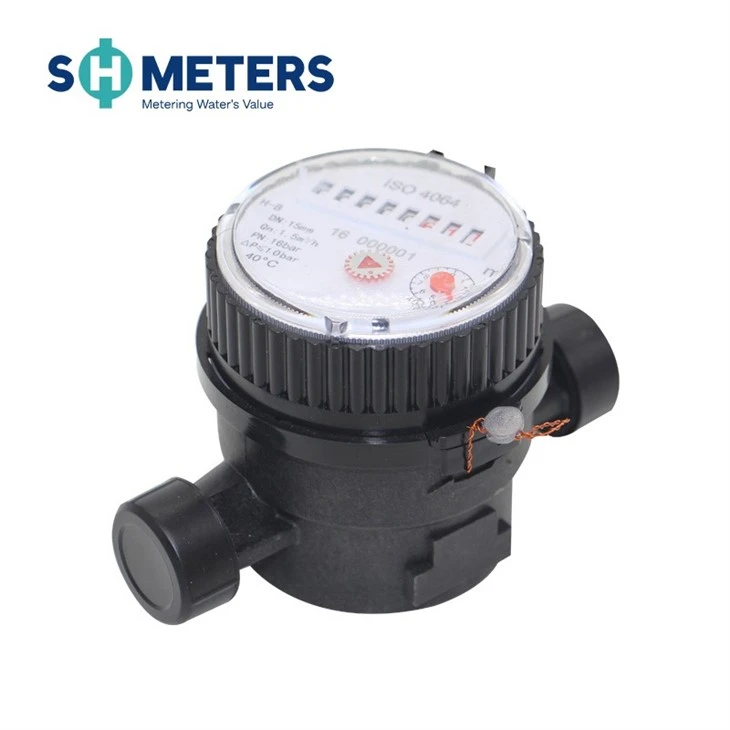

وصف عداد المياه النفاثة الواحدة
إن عداد المياه النفاث- الفردي عبارة عن جهاز قياس التدفق استنادًا إلى مبدأ قياس نوع السرعة-. فهو يقيس التدفق باستخدام تيار واحد من الماء للتأثير بشكل عرضي على المكره. يتم استخدامه بشكل أساسي في سيناريوهات خطوط الأنابيب ذات القطر الصغير- والتي تتراوح من DN15 إلى DN25.
تطبيق عداد المياه النفاثة الواحدة
قياس المياه الباردة للشقق السكنية والمنزلية
هذا هو سيناريو التطبيق الأكثر كلاسيكية والأكثر استخدامًا لـعداد مياه واحد-نفاث. سواء في تجديد المجتمعات القديمة أو في المساكن المبنية حديثًا، يتم استخدام عدادات المياه النفاثة- الفردية على نطاق واسع لقياس استهلاك المياه المنزلية في خطوط الأنابيب الصغيرة- التي يتراوح قطرها من DN15 إلى DN25، نظرًا لانخفاض تكلفة الشراء ودقة القياس الكافية.
سمات:
عادة ما تكون مساحة التركيب محدودة، ونوعية المياه نظيفة نسبيًا (تتم معالجتها بواسطة محطة معالجة المياه)، كما أن تغيرات التدفق ليست جذرية، مما يجعلها حالة عمل مثالية لعدادات المياه النفاثة الفردية-.
باعتباره العداد الأساسي لعدادات المياه المدفوعة مسبقًا أو الذكية
العديد من عدادات المياه المدفوعة مسبقًا (مثل عدادات البطاقة الممغنطة) أوقراءة عدادات المياه عن بعد.-استخدم عدادات المياه النفاثة- الفردية كقاعدة لقياس التدفق للتحكم في التكاليف الإجمالية. يتم بعد ذلك إضافة وحدات التحويل الكهروميكانيكية وأنظمة التحكم أعلى العداد الأساسي.
سمات:
ومن خلال الاستفادة من التكلفة المنخفضة لأجهزة القياس-الأساسية النفاثة الفردية، فإن التكلفة الإجمالية لـالحل الذكي لعداد المياهيتم تقليل.
معلمات عداد المياه النفاث الفردي
|
القطر الاسمي (مم)
|
15 | 20 | |
|
الحجم (بوصة)
|
1/2"
|
3/4"
|
|
|
Q4(l/h)
|
3125
|
5000
|
|
|
Q3(l/h)
|
2500
|
4000
|
|
|
R=80
|
Q2 (l/h)
|
50 | 80 |
|
Q1 (l/h)
|
31.25 | 50 | |
| R=100 | Q2 (l/h) | 40 | 64 |
| Q1 (l/h) | 25 | 40 | |
|
الأعلى. القراءة (م3)
|
99,999
|
99,999
|
|
|
الحد الأدنى للقراءة (لتر)
|
0.05
|
0.05
|
|
|
فئة الدقة
|
الفئة 2
|
||
|
فئة درجة الحرارة
|
T50/T90
|
||
|
الحد الأقصى المسموح به
ضغط
|
PN16
|
||
|
فئات فقدان الضغط
|
0.63 بار
|
||
|
خيار إخراج النبض
|
ماكس=24V
|
||
|
الحد الأقصى=100 مللي أمبير |
|||
|
ماكس=2د
|
|||
تطبيق عداد المياه النفاث الفردي
