كيف يعمل عداد المياه الميكانيكي؟
مبدأ عمل عداد المياه الميكانيكي

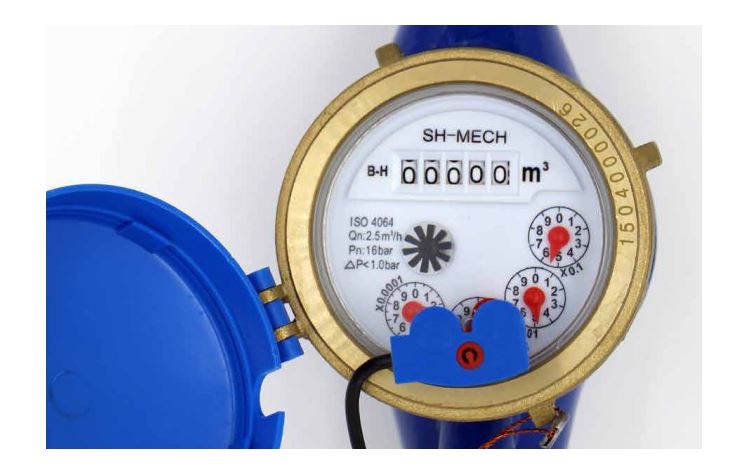

يحتوي عداد المياه الموجود على أنبوب الماء على عدة مؤشرات صغيرة مرتبة على طول قوس على قرص عداد المياه. يوجد مثلث أحمر صغير في المنتصف. عندما يتدفق الماء ، يدور المثلث الأحمر الصغير. أما بالنسبة للأيدي الصغيرة ، فلم تتحرك تقريبًا&# 39 ؛ حتى لو لم يتدفق الماء&# 39 ؛ t.
الكلمات"؛ m3"؛ مكتوبة أيضًا على القرص ، مما يعني الأمتار المكعبة. وهذا يعني أن وحدة قراءة هذا المتر هي الأمتار المكعبة. نظرًا لأن كل متر مكعب من الماء يزن طنًا واحدًا بالضبط ، فإن القراءة مباشرة هي عدد الأطنان ، لذلك يمكن حساب رسوم المياه بسهولة بناءً على قراءة (طن) إجمالي كمية المياه المستخدمة.
إذن ما هو مبدأ عمل عداد المياه؟
إنه&# 39 ؛ في الواقع بسيط للغاية ، لأن غلاف عداد المياه ثابت ، وحجمه الداخلي ثابت ، والماء يتدفق ، فإنه يدفع دافعًا للدوران ، وكلما دارت دولاب الدفع دائرة ، أ يتدفق حجم ثابت من الماء من خلال. لذلك ، طالما أنه يتم تجميع عدد دورات المكره وضربها في هذا الحجم الثابت ، يمكن الحصول على إجمالي كمية المياه المتدفقة.
لقد فهمنا هذا المبدأ بالفعل ، لذا دع&نلقي نظرة على الجزء الداخلي من عداد المياه بالتفصيل ، لأنه من أجل منع المستخدمين من الغش ، يوجد ختم رصاص على الغطاء وهو ليس كذلك يسمح بفتحه.

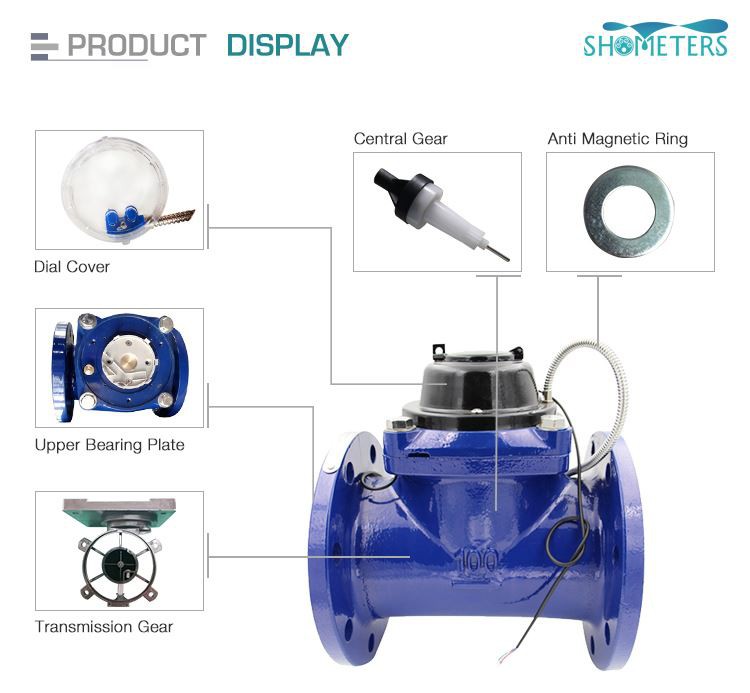

يمكن تقسيم الهيكل الداخلي لعداد المياه إلى ثلاثة أجزاء: الغلاف والغطاء واللب الداخلي من الخارج إلى الداخل. الغلاف مصنوع من الحديد الزهر ، ويمر الماء عبر الفراغ الحلقي السفلي للقذيفة بعد الخروج من مدخل المياه ، والذي يسمى" ؛ الغرفة الدائرية السفلية" ؛ هنا. فوق هذا الفراغ الحلقي يوجد&مثل ؛ حجرة حلقية علوية&مثل ؛ التواصل مع مخرج المياه. يوجد مرشح بفتحات صغيرة في الجزء السفلي من الغلاف لتصفية الحطام في الماء. يوجد صفان من الثقوب الدائرية العلوية والسفلية على جانب الكم ، وتكون مواضع الثقوب معاكسة تمامًا للغرف الحلقية العلوية والسفلية للصدفة. من الواضح أن الصف السفلي هو مدخل المياه والصف العلوي هو مخرج المياه. وتجدر الإشارة بشكل خاص إلى أن هذين الصفين من الثقوب يتم ثقبهما قطريًا على طول الاتجاه المماس للدائرة ، ويتم عرض عملهما في الرسوم المتحركة. لاحظ أن اتجاهات الصفوف العلوية والسفلية من الثقوب متقابلة. يتدفق الماء في الاتجاه العرضي من الصف السفلي من الثقوب ، ولا بد أن يشكل تدفقًا دوارًا للمياه ، وهو أمر مهم جدًا لعمل عداد المياه.
دع&نلقي نظرة على اللب الداخلي مرة أخرى. ينقسم اللب الداخلي إلى طبقات علوية ووسطى وسفلية. ما نراه من النافذة الزجاجية هو الطبقة العلوية ، مع المؤشر والقرص فقط. في الواقع ، المفتاح هو الطبقة السفلية. توجد عجلة بلاستيكية بالداخل ، وهناك العديد من الشفرات البلاستيكية على جانب العجلة ، والتي تسمى&مثل ؛ المكره&مثل ؛.
يكون موضع المكره بالضبط في التدفق الدوار المتشكل من الفتحة السفلية للغلاف. يؤثر تدفق الماء على الشفرات حول العجلة ، ويولد عزمًا ويدور المكره. كلما زادت الفتحة ، زادت سرعة تدفق المياه ، وزادت سرعة دوران المكره.
يصل عمود المكره إلى الطبقة الوسطى رأسياً إلى أعلى ، وهناك ترس صغير على العمود ، والذي يتشابك مع&مثل ؛ ترس الرقم العشري" ؛ لتحقيق الغرض من تراكم عدد الثورات. دالة&مثل ؛ ترس الرقم العشري&مثل ؛ هو أنه عندما يدور الترس المكون من رقم واحد عشر مرات ، يدور الترس المكون من رقم عشرات مرة واحدة. بمعنى آخر ، إذا دار الترس أحادي الرقم مرة واحدة ، فإن الترس المكون من عشرات الأرقام يدور عُشر دورة. الترس المكون من رقم واحد هو الترس النشط ، والذي يقود الترس المكون من عشرات الأرقام. في الواقع ، كل مستوى عشري مكتمل بزوجين من التروس لجعل اتجاه الدوران متسقًا. زوج من التروس 9:30 والآخر 10:30. هذان الزوجان متصلان في سلسلة ، وتكون نسبة التروس الإجمالية هذه. حاصل ضرب الاثنين ، 0.099999 ، يمكن أن يكون 0.1 تقريبًا.
وفقًا لهذا الحساب ، إذا كنت تريد قراءة سبعة أرقام (أربعة أرقام قبل العلامة العشرية هي مقياس أسود ، وثلاثة أرقام بعد الفاصلة العشرية مقياس أحمر) ، يجب عليك استخدام 12 زوجًا من التروس. بالإضافة إلى الاستخدامات الأخرى ، يتم ضغط 18 عمودًا و 34 ترسًا في هذه المساحة الصغيرة في المنتصف ، والتي يمكن اعتبارها تركيبًا عالي الكثافة.
على الرغم من أننا الآن في القرن الحادي والعشرين ، إلا أن عداد المياه الميكانيكي هذا لا يزال بإمكانه خدمتنا لفترة طويلة بسبب بساطته وسعره المنخفض ، ويمكن استخدامه في بيئة رطبة لفترة طويلة دون صيانة ، ولا يتطلب طاقة المصدر ، ومزايا انقطاع التيار الكهربائي لن تؤثر على العمل. بالطبع ، فإن عداد مياه الحنفية الإلكتروني الحالي محبوب بشدة من قبل المستخدمين الرئيسيين. إذا كنت تريد معرفة المزيد ، فلا تتردد في استشارتنا.
